FSB氟合金离心泵

 咨询热线:13033581866
 电子邮箱:pump888@163.com
 公司传真:0523-82952666
 业务QQ:578879314




一、FSB氟塑料泵概述

    FSB型氟塑料合金泵,泵体采用金属和聚全氟乙丙烯(F46)有机结合,泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体电脑控温烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、氧化剂等苛刻工况的强腐蚀性介质,是目前世界上较耐强腐蚀的材料之一。杜绝跑、冒、滴、漏,氟塑料合金泵广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、电子元件、科研机构等行业。

【不是您要的产品?点此返回上一页】

二、氟塑料合金离心泵型号意义

50FSB-30DL
50代表吸入口直径(mm)
FS代表与介质接触部件材料为氟塑料
B代表单级单吸悬臂式离心泵
30代表扬程(m)
D代表短支架联接式

L代表轴连式(带底板)


三、氟塑料合金离心泵产品特点:

FSB型氟塑料合金泵由泵体,叶轮,合盖,密封件,支架,泵轴,连轴器,吊紧螺栓,螺母,底板等组成。

1、泵体:左右两边连接部门内埋钢质法兰圈各一只模压制成塑料合金。其具有结构紧凑合理、耐强腐蚀、密封机能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修利便、流道光滑、效率高,节约能源等长处。

2、压盖右边一侧内埋一只不锈钢(1Cr18Ni9Ti)压塑料合金而成。

3、叶轮:采用接轴连接方法,金属轴为钢圆加工后外包氟塑料高温压制成型,使叶轮与金属接轴牢固地结为一体,保证轴根与叶轮后部承受随旋转时的扭矩力,这样介质过流部分为塑料合金。

4、机械密封:采用WB2型、ST型不用冷却水可调式单端面机械密封技术,由碳化硅、高纯度氧化铝陶瓷、填充四氟、石墨等材料制成。


四、FSB氟塑料合金泵性能参数表

规格型号

流量
(m3/h)

扬程(m)

吸入口径(mm)

吐出口径(mm)

功率(KW)

转速(r/min)

吸上高度(m)

效率%

25FSB-10L

1.5

10

25

20

2.2

2900

6

29

25FSB-18L

3.6

18

25

20

2.2

2900

6

27

40FSB-15L

10

15

40

32

3

2900

6

40

40FSB-20L

10

20

40

32

3

2900

6

42

40FSB-30L

10

30

40

32

3

2900

6

38

40FSB-40L

10

40

40

32

4

2900

5.5

35

40FSB-50L

10

50

40

32

5.5

2900

5

33

50FSB-20L

15

20

50

40

4

2900

6

51

50FSB-25L

15

25

50

40

4

2900

6

49

50FSB-30L

15

30

50

40

4

2900

6

44.5

50FSB-40L

15

40

50

32

5.5

2900

5.5

35

50FSB-50L

15

50

50

32

7.5

2900

5.5

33

65FSB-32L

29

32

65

50

5.5

2900

6

57

65FSB-40L

29

40

65

40

7.5

2900

5.5

53

65FSB-50L

29

50

65

40

11

2900

5.5

46

80FSB-20L

50

20

80

65

7.5

2900

6

69

80FSB-30L

50

30

80

65

7.5

2900

5.5

64

80FSB-34L

50

34

80

65

11

2900

5.5

64

80FSB-38L

50

38

80

50

11

2900

5.5

60

80FSB-50L

50

50

80

50

15

2900

6

53

80FSB-80L

50

80

80

50

22

2900

5.5

36

100FSB-32L

100

32

100

80

18.5

2900

5.5

70

100FSB-40L

100

40

100

80

22

2900

5.5

70

100FSB-50L

100

50

100

65

30

2900

5.5

62

125FSB-32L

200

32

125

80

30

2900

5.5

72

125FSB-50L

200

50

125

100

45

2900

5.5

64

150FSB-32L

200

32

150

100

30

1450

6

77

150FSB-50L

200

50

150

100

55

1450

5

75

200FSB-32L

400

32

200

150

55

1450

3

81

200FSB-50L

400

50

200

150

75

1450

3

79

   Fsb氟塑料合金是当今世界较优秀的耐腐蚀材料,我单位选用该材料出产的FSB、FSB-D系列氟塑料合金离心泵,具有特强的耐腐性,且机械强度高、不老化、无毒素分解,可输送任意浓度的酸、碱液、氧化剂及其他强腐蚀性介质,因而广泛合用于化工、石油、制药、农药、冶炼、染料、造纸、电镀、食物等行业 。
此泵全部采用计算机设计和优化处理,公司拥有雄厚的技术支持、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。


五、FSB型氟塑料合金泵结构图


六、FSB泵使用安装与注意事项
1.在安装前应对泵和电机进行检査,各部分应完好无损,泵内无杂物。
2.将本泵放置水平位置上接上进、出管和接通电源.较后用手盘动联轴器.检査有无碰擦现象.转动轻松均勻则安装结束。
3.塑料合金泵钢度较金属差,故管路重量不能直接压在泵体上,迸、出口管路应另加支架承受.扬程高的泵在出口还应安装逆止阀.以防突然停机的水锤破坏。
4.所有接合处必须保持密封.以防漏气、液影响泵的工作性能。
5.运转过程中如发现撅动或不正常声音时.应立即停车检査原因.故降排除后才能工作。
起动与停车
1.往水泵内注足液体(引液)。
2.桧査支架油室的油位是否在规定范围内。
3.检査电动机运转方向.调看泵的旋转标记。
4.关闭出口阀门及压力表旋塞。
5.启动电机.打开压力表旋塞.慢慢打开出口阀门,当压
6.重要停车时,首先关闭出水阀,再切断电源。
力表指针指到需要的位置时.停止出水阀门大小的调整。

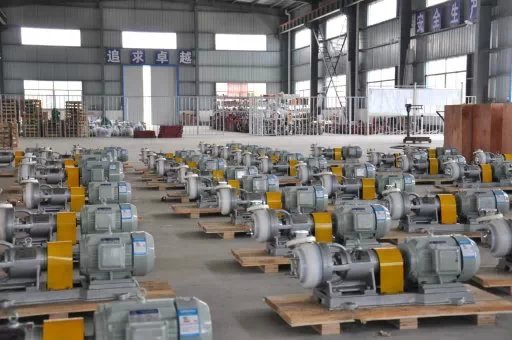

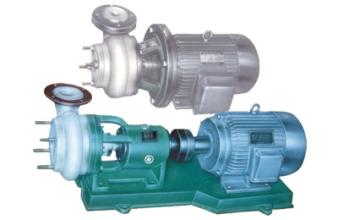

FSB实物照片

七、FSB泵的拆卸与安装
泵的拆卸
1.泵与电机联接用爪型联轴器连接,拆卸时先松掉支架与底座的4只连接螺栓.使泵与电机脱开。
2.松开泵体后盖的连接螺栓.用木柄轻击泵体脱开。
3.松开叶轮轴与泵轴莫氏锥度连接在连轴器中的吊紧螺栓。
4.松开机械密封动!不固定螺钉,用木锤轻击连轴器中心吊紧螺栓,叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环.松开后盖上压盖螺钉.取出靜坏。
5.松开泵轴左右压盖螺钉.取出泵轴、轴承、清洗支架油室。
